+86-20-3855-1181 Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-08-27 Происхождение:Работает

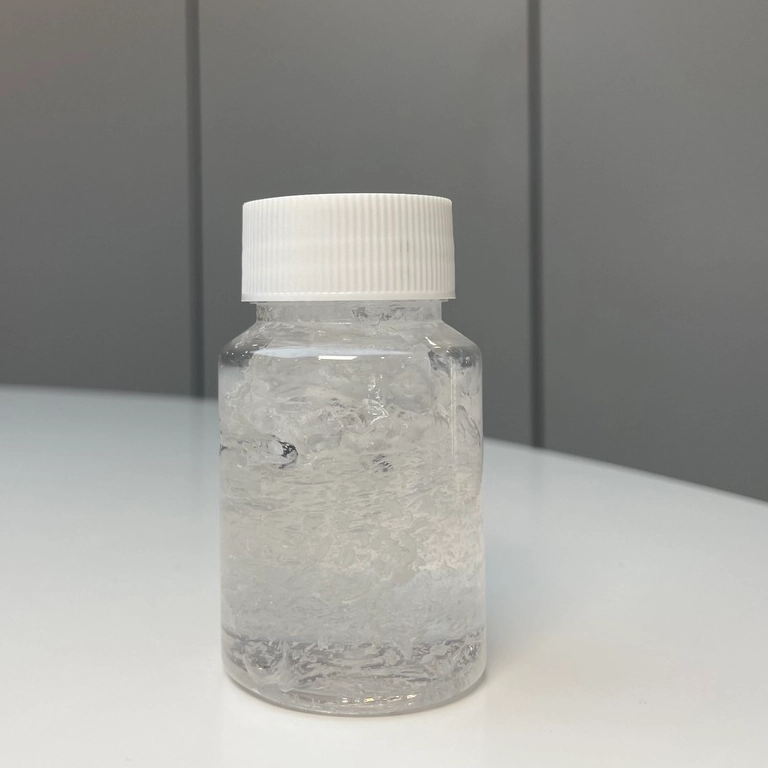

Разработка кремов для ухода за кожей премиум-класса представляет собой особую сенсорную задачу. Вам необходимо обеспечить высокую активную нагрузку и насыщенное увлажнение, не оставляя на коже тяжелых липких следов. Маскирование липкости тяжелых смягчающих средств, органических УФ-фильтров или систем с высоким содержанием глицерина требует точного реологического контроля. Традиционные органические загустители здесь часто не справляются. Они создают вязкость или неудобный профиль применения, что портит впечатление потребителя и со временем дестабилизирует эмульсию.
Интеграция смеси силиконовых эластомеров обеспечивает структурное и сенсорное решение, отвечающее отраслевым стандартам. Эти усовершенствованные сшитые полимеры регулируют реологию, поглощают излишки кожного сала и обеспечивают целевой профиль высыхания. Действуя как микроскопическая губка внутри эмульсии, они превращают тяжелые масляные фазы в легкие пудровые кремы. Разработчики рецептур полагаются на эту конкретную технологию, чтобы преодолеть разрыв между высокоэффективным увлажнением и исключительной косметической элегантностью, гарантируя, что конечный продукт будет так же хорош, как и на коже.
Сенсорная трансформация: смеси силиконовых эластомеров действуют как основной модификатор ощущения силиконовой кожи, превращая липкие или тяжелые масляные фазы в гладкие, пудровые и матовые покрытия.
Реологический контроль: помимо эстетики, эти смеси действуют как загустители масляной фазы, улучшая стабильность эмульсии без образования тягучести, свойственной высокомолекулярным линейным силиконам.
Гибкость состава. Выбор подходящей жидкости-носителя (например, летучей или нелетучей, циклопентасилоксана или изогексадекана) определяет время действия, летучесть и совместимость с активными ингредиентами.
Реалии реализации: Успешное масштабирование требует точного управления сдвигом, чтобы предотвратить деградацию эластомерной сети и смягчить проблемы со стороны потребителя, такие как скатывание продукта.
Успешная кремовая текстура премиум-класса должна соответствовать строгим базовым требованиям во время нанесения. Вы не можете полагаться только на стандартные липиды, чтобы достичь всех этих целей одновременно. Мы оцениваем эффективность эмульсии по четырем основным сенсорным параметрам:
Распределяемость: состав должен скользить по коже, не натягивая и не требуя чрезмерного усилия.
Подушечка: Ощущаемая толщина и мягкость между пальцами и лицом. Это предотвращает ощущение трения голой кожи о голую кожу.
Время воспроизведения: время, в течение которого продуктом можно манипулировать, прежде чем он затвердеет или впитается.
Последействие: Остаточные ощущения на эпидермисе, который должен быть кондиционирован и полностью очищен от липкости.
Уникальные свойства этих смесей обусловлены их трехмерной сшитой сеткой. В отличие от линейных силиконов, которые свободно текут в виде жидкости, эластомеры содержат химические мостики, соединяющие цепи силоксанового полимера вместе. Эта архитектура создает гибкую резиноподобную матрицу. При попадании в совместимую жидкость-носитель эта сшитая сеть поглощает растворитель и значительно набухает, увеличивая свой объем.
Это набухание создает структуру микрогубки. Во время нанесения эти набухшие частицы скатываются по коже, создавая характерную подушечку. Когда потребитель оказывает давление, жидкость-носитель медленно высвобождается из матрицы. Этот механизм контролируемого высвобождения продлевает срок действия крема. Это обеспечивает равномерное и плавное распределение состава по эпидермису без немедленного испарения или преждевременного впитывания.
Эластомеры демонстрируют отчетливое поведение при истончении при сдвиге. В состоянии покоя набухшая полимерная сетка создает значительный предел текучести в масляной фазе. Это стабилизирует эмульсию и предотвращает слияние или разделение внутренних капель. При приложении сдвига, например при втирании крема в лицо, вязкость быстро падает, позволяя продукту легко распределяться.
Сравните это с традиционными органическими загустителями, такими как карбомеры или ксантановая камедь. Органические камеди эффективно повышают вязкость водной фазы, но часто создают желеобразную текстуру. Они оставляют на коже жесткую пленку, которая ощущается стянутой или тягучей по мере испарения воды. Эластомеры создают вязкость масляной фазы без добавления этих тяжелых сенсорных характеристик. Они обеспечивают структурную целостность крема в баночке, обеспечивая при этом ощущение плавления и плавления при нанесении.
Сравнение модификаторов реологии в эмульсиях | |||
Тип модификатора | Фаза утолщена | Сенсорный профиль | Поведение при сдвиге |
|---|---|---|---|
Карбомер | Водная фаза | Хрустящий, водянистый вкус, может показаться стянутым | Высокое утончение сдвигом |
Ксантановая камедь | Водная фаза | Тяжелый, слегка липкий, тягучий | Умеренное истончение при сдвиге |
Диметикон высокой вязкости | Нефтяная фаза | Жирный, тяжелый, с высоким скольжением | Ньютоновский или слегка псевдопластический |
Сшитый эластомер | Нефтяная фаза | Пудровый, мягкий, матовый | Сильно разжижается при сдвиге, тиксотропный |
Конкретные химические структуры напрямую коррелируют с воспринимаемыми потребителем сенсорными преимуществами. Плотность сшивки определяет твердость частиц эластомера. Более плотная сшивка дает более твердые частицы, которые создают более сухое и порошкообразное ощущение. Более слабая сшивка создает более мягкие, более легко деформируемые частицы, которые обеспечивают максимальную амортизацию и скольжение. Выбрав подходящую структуру полимера, вы можете точно спроектировать тактильные ощущения от конечного продукта.
Высококачественный силиконовый модификатор ощущения кожи превосходно снижает липкость. Составы с высоким содержанием глицерина или те, что содержат органические УФ-фильтры, общеизвестно липкие. Частицы эластомера располагаются на поверхности кожи, действуя как физические шарикоподшипники, которые предотвращают прилипание липких ингредиентов к пальцам во время нанесения. Пористая структура эластомерной сети позволяет ей впитывать излишки кожного сала и кожного жира в течение дня, сохраняя матовый вид.
Эти частицы также обеспечивают выраженный эффект мягкого фокуса. Поскольку частицы эластомера больше длины волны света и обладают определенным показателем преломления, они рассеивают падающий свет в нескольких направлениях. Это диффузное отражение размывает тонкие линии, морщины и расширенные поры. Физическое заполнение микроскопических углублений кожи в сочетании с оптическим размытием создает мгновенное ощущение более гладкой кожи.
Переход от первоначального скольжения к матовому финишу сильно зависит от динамики испарения несущей жидкости. Когда используется летучая жидкость-носитель, она обеспечивает первоначальную смазку и растекаемость. Поскольку тепло тела ускоряет испарение этой летучей жидкости, сетка эластомера остается на поверхности кожи.
Поскольку жидкость уходит, набухшие микрогубки слегка сжимаются, оставляя сухую, воздухопроницаемую и очень однородную пленку. На ощупь эта пленка отчетливо пудровая, полностью лишенная жирности, свойственной традиционным маслам или тяжелым воскам. Эта пудровая основа высоко ценится в праймерах, матовых увлажняющих средствах и антивозрастных кремах премиум-класса.
У вас есть несколько вариантов модификации текстуры: от стандартных линейных жидкостей до натуральных порошков и современных сшитых гелей. Каждая категория имеет определенные преимущества и ограничения в отношении сенсорного выхода, стабильности и совместимости рецептур. Понимание этих различий предотвращает дорогостоящие тупиковые ситуации при формулировании.
Стандартные линейные силиконы, такие как диметикон 350 сСт или 1000 сСт, обеспечивают превосходное скольжение и уменьшают мыльный эффект в эмульсиях. Однако у них есть строгие сенсорные ограничения. Диметикон низкой вязкости кажется легким, но ему не хватает мягкости и структуры. Диметикон высокой вязкости увеличивает толщину, но быстро становится жирным, тяжелым и его трудно распределять по большим поверхностям.
Кроссполимерный гель диметикона решает эту дилемму. Сшитая структура обеспечивает необходимую вязкость и мягкость без сопутствующей жирности. Он обеспечивает превосходную структурную поддержку эмульсии, обеспечивая при этом более сухую и элегантную отделку, которую просто не могут воспроизвести линейные жидкости.
Нынешний рыночный спрос на чистую красоту часто заставляет бренды искать натуральные увлажняющие средства, которые могут улучшить текстуру кожи. Натуральные альтернативы, такие как диоксид кремния, бамбуковый порошок, крахмал тапиоки и специальные алканы, часто используются для уменьшения жирности и придания матового покрытия.
Объективная оценка выявляет существенные компромиссы. Натуральные крахмалы и порошки могут показаться шероховатыми, если их не измельчить идеально. Они часто поглощают воду из состава, что со временем приводит к нестабильности и изменению вязкости. Они изо всех сил пытаются соответствовать точному скольжению, длительному времени игры и некомедогенному профилю силиконовых эластомеров. Специализированные природные алканы обеспечивают хорошую растекаемость, но им не хватает структурной подушки и эффектов размытия мягкого фокуса, обеспечиваемых сшитой полимерной сеткой.
Чтобы преодолеть разрыв между производительностью и естественными маркетинговыми заявлениями, мы все чаще применяем гибридную стратегию. Это предполагает сочетание высокоэффективных натуральных растительных активных веществ и смягчающих средств растительного происхождения с низким процентом смеси эластомеров. Это точное сочетание обеспечивает чувственную элегантность, ожидаемую от кремов премиум-класса, сохраняя при этом сильный естественный маркетинговый подход. Эластомер маскирует ощущение тяжести растительных масел, в результате чего получается сбалансированный и очень стабильный продукт.
Инновации в этой области привели к появлению смесей эластомеров, диспергированных в натуральных или биоразлагаемых жидкостях-носителях. Вместо традиционных циклопентасилоксана или изододекана производители теперь предлагают сшитые полимеры, набухшие в носителях, таких как алкан C13-15 или сквалан растительного происхождения. Этот подход значительно увеличивает индекс естественного происхождения (ISO 16128) конечной эмульсии, сохраняя при этом уникальные реологические и сенсорные преимущества эластомерной сетки.
Выбор конкретной смеси эластомеров требует оценки нескольких технических критериев. Вы должны оценить летучесть жидкости-носителя, плотность поперечных связей, содержание активного полимера и общую совместимость с предполагаемой липидной фазой эмульсии. Несоблюдение этих параметров приводит к разделению фаз, плохим сенсорным характеристикам или производственным трудностям на производстве.
Жидкость-носитель эластомера должна быть хорошо совместима с первичной липидной фазой состава. Если жидкость-носитель сильно неполярна и в рецептуре используются полярные растительные масла, эластомер может диспергироваться неравномерно, что приведет к зернистой текстуре. Соблюдение полярности обеспечивает гомогенность масляной фазы.
Летучесть несущей жидкости напрямую влияет на охлаждающий эффект и время высыхания кожи. Высоколетучие носители быстро испаряются, поглощая тепло кожи и обеспечивая легкое ощущение охлаждения, за которым следует немедленный пудровый оттенок. Нелетучие носители дольше остаются на коже, продлевая время воздействия и обеспечивая более увлажняющее и смягчающее ощущение, подходящее для ночных кремов.
Летучесть несущей жидкости и сенсорное воздействие | |||
Несущая жидкость | Уровень волатильности | Время игры | Финальная отделка |
|---|---|---|---|
Изододекан | Очень высокий | Короткий | Очень сухой, матовый |
Циклопентасилоксан (D5) | Высокий | Средне-короткий | Пудровый, гладкий |
2 сСт диметикона | Умеренный | Середина | Шелковистая, легкая подушка |
Сквалан | Энергонезависимый | Длинный | Насыщенный, смягчающий, мягкий |
Смеси эластомеров обладают превосходной термической стабильностью, что делает их универсальными для различных методов производства. Их протоколы включения различаются в зависимости от типа эмульсии.
Горячие технологические эмульсии: добавляйте эластомеры после эмульгирования на этапе охлаждения, строго при температуре ниже 60°C. Добавление их к основной масляной фазе перед нагревом вызывает преждевременное испарение летучих жидкостей-носителей, изменяя конечную текстуру и вязкость партии.
Гели холодного процесса: добавляйте эластомеры непосредственно в масляную фазу перед смешиванием с водной фазой. Прежде чем вводить водную фазу, обеспечьте тщательное диспергирование с помощью подметальной или якорной мешалки, чтобы предотвратить комкование полимера.
Пористая природа эластомерной сети обеспечивает уникальное преимущество для доставки активных ингредиентов. Структура микрогубки может улавливать липофильные активные ингредиенты, такие как ретинол, токоферол или маслорастворимые производные витамина С. После нанесения на кожу эластомерная матрица медленно высвобождает эти активные вещества по мере испарения жидкости-носителя и втирания продукта. Этот механизм контролируемого высвобождения повышает стабильность чувствительных активных веществ и снижает потенциал раздражения, часто связанный с высокими концентрациями чистого ретинола.
Работа со сшитыми полимерами сопряжена с определенными рисками при разработке рецептур. Неправильное обращение или несовместимые комбинации ингредиентов приводят к катастрофическим сбоям в рецептуре, что требует полного изменения рецептуры и задержки запуска продукта. Вы должны предвидеть эти физические взаимодействия на этапе исследований и разработок.
Пиллинг – когда крем скатывается в шарики и скатывается с кожи во время нанесения – является наиболее распространенной жалобой потребителей, связанной с интенсивным использованием полимеров. Это происходит из-за нескольких явных ошибок в формулировках.
Несовместимость с пленкообразователями: Высокомолекулярные органические пленкообразователи сталкиваются с эластомерной сеткой, вызывая агрегацию полимеров и выпадение в осадок из эмульсии при трении.
Чрезмерная концентрация: использование слишком высокого процентного содержания эластомера без достаточного количества жидких смягчающих средств для пластификации пленки приводит к образованию жесткой структуры, которая трескается и скатывается при сдвиге.
Плохая дисперсия: если эластомер не полностью гомогенизируется в масляную фазу во время производства, локализованные комки вызывают немедленное скатывание на коже.
Для смягчения последствий необходимо оптимизировать соотношение эластомера к линейным силиконам или совместимым сложным эфирам. Добавление небольшого процента линейного диметикона средней вязкости пластифицирует сетку эластомера, увеличивая ее гибкость и предотвращая скатывание. Тщательно выбирайте эмульгаторы, не мешающие полимерной матрице.
Набухшие эластомерные сетки очень чувствительны к сдвигу. Хотя это свойство утончения при сдвиге желательно во время нанесения, оно представляет огромный риск во время производства. Подвергание смеси гомогенизации с высоким усилием сдвига в течение длительного времени приводит к необратимому разрушению сшитых полимерных цепей. При разрушении структура геля разрушается, что приводит к необратимому падению вязкости партии.
Измените свои производственные протоколы, чтобы предотвратить механическое разрушение. Добавляйте эластомер на этапе охлаждения при перемешивании с низким усилием сдвига, используя якорное или перемешивающее устройство. Если после добавления гомогенизация абсолютно необходима, продолжительность ее должна быть максимально короткой, а число оборотов в минуту - насколько возможно низким, чтобы сохранить структурную целостность.
Нормативно-правовая база в отношении циклических силиконов (D4, D5, D6) резко изменилась. В традиционных эластомерных смесях в качестве основной жидкости-носителя использовался циклопентасилоксан (D5) из-за его превосходной летучести и сенсорного профиля. Строгие ограничения по концентрации циклических веществ в смываемой и несмываемой косметике требуют от вас адаптации рецептур.
Промышленность быстро перешла на использование смесей эластомеров, не содержащих циклических циклов. Теперь вы можете получить идентичные сшитые полимеры, набухшие в альтернативных системах-носителях, таких как низкомолекулярный линейный диметикон или летучие органические сложные эфиры, такие как изододекан. Эти альтернативы соответствуют современным стандартам соответствия, обеспечивая при этом практически идентичные сенсорные характеристики, гарантируя глобальное признание нормативных требований без ущерба для текстуры.
Для оценки эффективности смеси эластомеров необходимо учитывать содержание активного полимера. Смесь может содержать от 10% до 25% фактического сшитого полимера, а остальная часть является жидкостью-носителем. Смесь с более низким процентом активного полимера требует более высокого уровня использования в рецептуре для достижения желаемого сенсорного эффекта.
Вы должны оценить степень разбавления, чтобы определить истинную эффективность препарата. Оптимальные уровни использования обычно варьируются от 1% до 5% для незначительного улучшения текстуры и уменьшения липкости стандартных кремов. Для специализированных продуктов, таких как праймеры для макияжа или матирующие увлажняющие средства, норма использования может безопасно увеличиться до 10% и более. Баланс между концентрацией активного полимера и требуемым процентным содержанием рецептуры определяет ваши требования к партии.
Физическое обращение с гелями высокой вязкости в производственных условиях представляет собой определенные проблемы. Эластомерные смеси представляют собой густые полупрозрачные пасты, которые трудно растекаются. Для их переноса из бочек в основной резервуар для смешивания требуется специальное оборудование.
Стандартные центробежные насосы создают кавитацию и не могут перемещать материал. Для эффективной экструзии геля необходимы объемные насосы, такие как шестеренчатые или кулачковые насосы, или пневматические разгрузчики бочек с следящими пластинами. Вы должны учитывать потери при переводе. Густой гель прочно прилипает к стенкам барабана и перекачивающим шлангам, что приводит к снижению производительности, если во время масштабирования не строго соблюдаться протоколы очистки и промывки.
Проверьте текущую полярность фаз липидов, чтобы выбрать совместимую жидкость-носитель, которая предотвращает зернистость и обеспечивает гомогенную дисперсию.
Проведите тест на устойчивость к сдвигу, используя стандартные обороты гомогенизации, чтобы определить точную точку падения вязкости для вашей конкретной смеси эластомеров.
Подготовьте пробную партию, заменив традиционные органические загустители эластомерами, чтобы измерить сокращение времени истирания и липкости.
Переведите устаревшие составы, содержащие D4 или D5, на альтернативы без циклического использования, используя прямое испытание по замене 1:1, чтобы обеспечить глобальное соответствие.
Ответ: Силиконовая жидкость представляет собой линейный полимер, который легко течет, обеспечивая скольжение жидкости и уменьшая намыливание, но ему не хватает структурной поддержки. Смесь силиконовых эластомеров представляет собой сетку сшитого полимера, набухшую в жидкости-носителе. Эта трехмерная структура действует как микрогубка, создавая пудровую подушку, утолщая масляную фазу и обеспечивая матовый оттенок, а не жирный остаток.
Ответ: Предотвращение образования катышков требует правильного диспергирования и балансировки липидной фазы. Если гель плохо перемешать или использовать в чрезмерно высоких концентрациях без пластифицирующих смягчающих средств, он сминается при трении. Обеспечение тщательного перемешивания с низким усилием сдвига на этапе охлаждения и сочетание геля с совместимыми эфирами средней вязкости сохраняет гибкость пленки и предотвращает скатывание.
А: Да. Хотя силиконы являются синтетическими, разработчики часто используют гибридные подходы. Смешивая натуральные растительные смягчающие средства с низким процентом эластомерного геля, диспергированного в носителях на биологической основе, таких как C13-15 Alkane, вы максимизируете индекс естественного происхождения, одновременно обеспечивая премиальное, нежирное ощущение, которого ожидают потребители.
О: Да, эти модификаторы хорошо совместимы с холодной обработкой. Поскольку для плавления или активации им не требуется тепло, их можно вводить напрямую. Перед эмульгированием с водной фазой убедитесь, что эластомер тщательно диспергирован и гомогенизирован в масляной фазе, чтобы предотвратить комкование.
Ответ: Оптимальное использование зависит от желаемого сенсорного результата. Для незначительного улучшения текстуры, уменьшения липкости и стабилизации эмульсии в стандартных кремах для лица обычно требуется от 2% до 5%. Для специализированных продуктов, требующих сильного размытия, таких как праймеры под макияж или увлажняющие средства с матовым эффектом, уровень использования варьируется от 10% до 20%.
А: Да. Из-за строгих глобальных правил в отношении циклических силиконов поставщики предлагают широкий спектр вариантов, не содержащих D5. В этих современных смесях используется линейный диметикон низкой вязкости или летучие органические носители, такие как изододекан, для соответствия стандартам, сохраняя при этом тот же порошкообразный органолептический профиль после высыхания.
О: Несущая жидкость определяет время игры и ее завершение. Летучие носители быстро испаряются при контакте с кожей, оставляя после себя сухую полимерную сетку, мгновенно создавая матовый пудровый оттенок. Нелетучие носители не испаряются, обеспечивая длительное время игры, улучшенную растекаемость и более увлажняющее и смягчающее ощущение, подходящее для более насыщенных кремов.
